凸輪軸位置傳感器壞了有什么影響癥狀？
來源 汽車維修技術網 瀏覽 2770 發表時間：2021-11-08 17:15:45
凸輪軸位置傳感器故障癥狀：
了解了凸輪軸位置傳感器的作用以后，就不難想象其故障時發動機的表現。凸輪軸位置傳感器故障會導致：
發動機啟動困難或者無法啟動；
發動機油耗增加動力下降；
容易發生爆震現象；
發動機無力加不起油；
儀表發動機故障燈點亮
凸輪軸位置傳感器知識拓展
凸輪軸位置傳感器的功用是采集配氣凸輪軸的位置信號，并輸入ECU，以便ECU識別氣缸1的壓縮上止點，從而進行順序噴油控制、點火時刻控制和爆燃控制。此外，凸輪軸位置信號還用于發動機啟動時識別出第一次點火時刻。
按照工作原理劃分，凸輪軸位置傳感器有電磁式，光電式，霍爾式以及磁阻式，現在的汽車比較常用的是霍爾式凸輪軸位置傳感器。

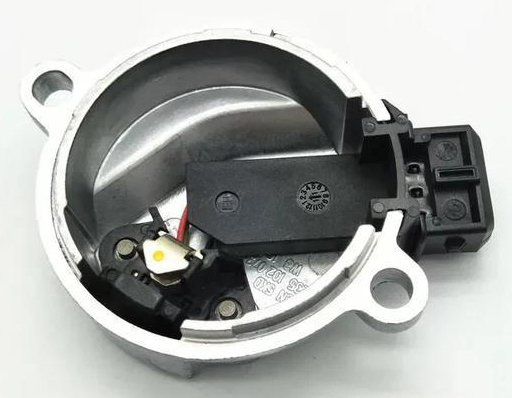

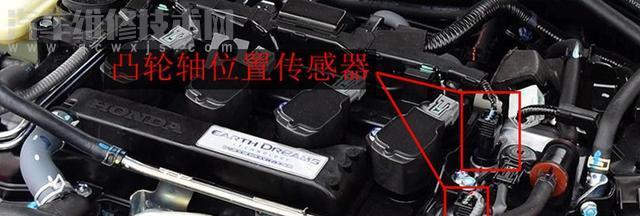

我們以霍爾式凸輪軸位置傳感器為例?；魻柺酵馆嗇S位置傳感器一般是安裝在發動機進氣凸輪的一端，它主要由霍爾式傳感器和信號轉子組成。

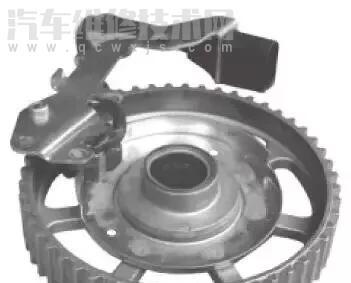

信號轉子或叫做觸發葉輪，安裝在進氣凸輪上，用螺栓和座圈固定。信號轉子的隔板又叫做葉片，在隔板 上有一個窗口，窗口對應產生的信號為低電平信號，隔板對應產生的信號為高電平信號?；魻杺鞲衅髦饕?集成電路、永久磁鐵和導磁片組成?；魻栐c永磁鐵之間有1mm的間隙，當信號轉子隨進氣凸輪軸一同轉 動時，隔板和窗口從集成電路與永磁鐵之間的間隙中轉過。當信號轉子的隔板進入間隙時，霍爾集成電路中 的磁場被旁路，霍爾元件上沒有磁力線穿過，霍爾電壓UH為零，集成電路輸出級三極管截止，傳感器輸出的 信號電壓為高電位，約4.0V；當信號轉子的隔板離開間隙時，永磁鐵的磁通經導磁片和霍爾元件集成電路構 成回路，這時產生的霍爾電壓約為2.0V，集成電路輸出級三極管導通，傳感器輸出的信號電壓為0.1V，為低 電位。
發動機工作時，曲軸位置傳感器和凸輪軸位置傳感器產生的信號不斷地輸人ECU。當ECU同時接收到曲軸位 置傳感器大齒缺對應的低電位信號（15°）和凸輪軸位置傳感器窗口對應的低電位信號時，可以識別出1缸 活塞在壓縮上止點、4缸活塞處于排氣行程，并根據曲軸位置傳感器小齒缺對應輸出的信號控制點火提前角 。由于凸輪軸位置傳感器與曲軸位置傳感器同時輸出信號，凸輪軸位置傳感器信號作為判缸信號，所以凸輪 軸位置傳感器也叫做同步信號傳感器。
