汽車OBD接口位置在哪？看各車型OBD接口位置大全
來源 中車友參考 瀏覽 8446 發表時間：2022-01-19 13:35:53
OBD作為一個專有名詞的縮寫，其全稱為On Board Diagnostics。中文的意思是：車載自動診斷系統。這套系統能在汽車運行過程中實時監測發動機電控系統及車輛的其它功能模塊的工作狀況，如有發現工況異常，則根據特定的算法判斷出具體的故障，并以診斷故障代碼(DTC，Diagnostic Trouble Codes)的形式存儲在系統內的存儲器上。系統自診斷后得到的有用信息可以為車輛的維修和保養提供幫助，維修人員可以利用汽車原廠專用儀器讀取故障碼，從而可以對故障進行快速定位，以便于對車輛的修理，減少人工診斷的時間。
各車型OBD接口位置的查找

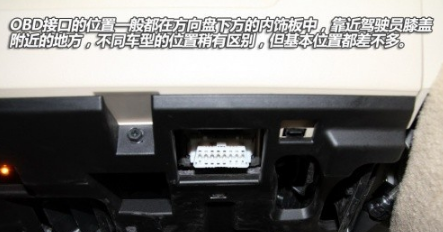

首先尋找到車輛的OBD接口位置. 08D接口為十六針母頭接口.接口為梯形狀。部分車型OBD口上有護蓋.常見的OBD接口為黑色、白色或者藍色.
不同型號車型OBD接口位置不同

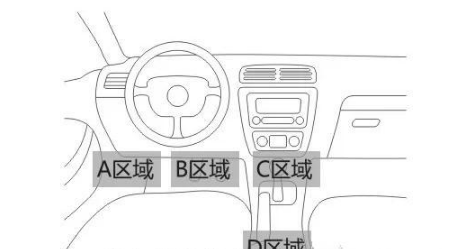

下圖是OBD接口可能在的位置：
A區域：通用、大眾、寶馬、福持、豐田、現代、雪鐵龍等品捭的絕大部分車型
B區域：大眾途安.進口笛克薩斯等少數車型
C區域：東風雪鐵龍等少數車型
D區域：東風雪鐵龍等少數車型
各車型OBD接口位置大全
別克君威2.5：OBD診斷頭在油門踏板上方。
別克君威3.0：OBD診斷頭在油門踏板上方。
本田雅閣：OBD診斷頭在儀表板的下方。
北京吉普2500：OBD診斷頭在駕駛員左護板側。
北京吉普2033：OBD診斷頭在發動機艙內左側。
北京現代索娜塔：OBD診斷頭在油門踏板上方。
桑塔納99新秀：OBD診斷頭；大眾奧迪系統；診斷頭在排擋桿前方。

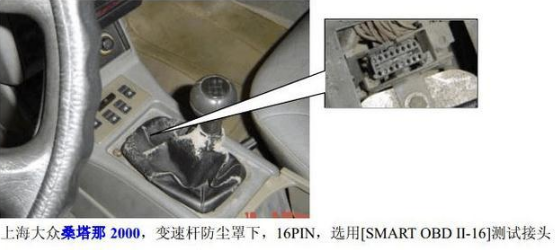

桑塔納2000：OBD診斷頭；大眾奧迪系統；診斷頭在排擋桿前方。
時代超人：OBD診斷頭；大眾奧迪系統；診斷頭在駕駛員左護板側。
帕薩特B4：OBD診斷頭；帕薩特系統；診斷頭在儀表盤右下方的裝飾板內。
帕薩特2.0：OBD診斷頭；帕薩特系統；診斷頭在手剎車右側。
奧迪V6：2+2診斷頭；大眾奧迪系統；診斷頭在發動機艙保險盒內，用E-118奧迪2+2測車線。
奧迪A6：OBD診斷頭；大眾奧迪系統；診斷頭在駕駛員左護板側。
奇瑞QQ三缸：用OBD接頭；西門子系統；診斷頭在右側儲物箱下方。
奇瑞QQ四缸：三孔診斷頭；檢測線顏色是棕白；聯電系統或大眾系統；診斷頭在駕駛員左側保險盒附近。
奇瑞風云7160EX：三孔診斷頭；瑪瑞利系統；診斷頭在發動機艙內中間的剎車泵附近。
奇瑞風云7160ES：三孔診斷頭；瑪瑞利系統；診斷頭在發動機艙內中間剎車泵附近。
長安之星：三孔診斷頭；聯電系統；診斷頭在電瓶負極附近。
長安歐雅：三孔診斷頭；聯電系統；診斷頭在駕駛員座下中間橫梁左側。
長安鐳蒙：OBD診斷頭；聯電二代系統；診斷頭在駕駛員左側保險盒附近。
長安奧托：OBD診斷頭；聯電系統；診斷頭在駕駛員左側保險盒附近。
長安福特：OBD診斷頭；診斷頭在駕駛員左護板側
華洋汽車：OBD診斷頭；德爾福系統；診斷頭在駕駛員左側保險盒附近。
五菱之光：OBD診斷頭，位置在駕駛員右側座下；系統根據不同發動機和所配的電腦有所不同。五菱系統還有診斷頭在電腦附近的。
五菱揚光：OBD診斷頭；五菱系統；隨不同電腦，系統也有所不同；診斷頭位置也在電腦附近。對于五菱MOTOROLA 摩托羅拉系統的診斷頭，在用OBD診斷頭檢測不了時，請換用E-100歐寶/賽歐診斷頭檢測。
愛麗舍：OBD診斷頭在駕駛員左護板側保險盒內。
福特翼虎吉普（ESCAPE XLT）：OBD診斷頭在駕駛員左護板側。
豐田佳美（CAMRY）2.2：豐田-1、豐田-2診斷頭；診斷頭在發動機艙內右側減振器附近或駕駛室內保險盒附近。
天籟：OBD-Ⅱ診斷座；診斷頭在駕駛員左護板側。
馬自達M6：OBD-Ⅱ診斷座；診斷頭在駕駛員左護板側。
羚羊世紀星：診斷頭在駕駛員儀表板下方。
飛度：OBD-Ⅱ診斷座；診斷頭在駕駛員方向盤下面。
一汽紅旗：OBD診斷頭；一汽紅旗系統；診斷頭在駕駛員左護板側。
一汽捷達：OBD診斷頭；大眾奧迪系統；診斷頭在保險盒右側附近。
一汽佳寶：OBD診斷頭；德爾福系統；診斷頭在保險盒附近或前右門附近。
中華：OBD診斷頭；診斷頭在保險盒附近或在油門踏板上方。
松花江：OBD診斷頭；德爾福系統；診斷頭在保險盒附近。
哈飛民意：OBD診斷頭；德爾福系統；診斷頭在保險盒附近或在油門踏板上方。
哈飛中意：OBD診斷頭；德爾福系統；診斷頭在保險盒附近或在油門踏板上方。
哈飛路寶7100：OBD診斷頭；診斷頭在前右座下面。
哈飛路寶7110：OBD診斷頭；五菱N1電腦；診斷頭在前右座下電腦處。
哈飛7160：OBD診斷頭；五菱N1電腦；診斷頭在剎車踏板上方。
昌河汽車：OBD診斷頭；德爾福系統；診斷頭在保險盒附近或在油門踏板上方。
昌河海豚：OBD診斷頭；德爾福系統；診斷頭在保險盒附近或在油門踏板上方。
昌河北斗星：OBD診斷頭；不同電腦用不同系統；診斷頭在油門踏板上方。
漢江伊美：OBD診斷頭；德爾福系統；診斷頭在保險盒附近。
秦川福萊爾：OBD診斷頭；不同電腦用不同系統；診斷頭在駕駛員右側工具箱下電腦旁。
吉利美日：OBD診斷頭；M1.5.4系統；診斷頭在保險盒附近。
吉利豪情：豐田形狀的診斷頭，位置在發動機艙內左后方。
大宇DAEWOO CIELO：12孔診斷座，位置在右側工具箱右側。
悅達起亞：（引用）汽車診斷座為20孔的，上面4個，中間8個，下面也是8個。
用“奔馳單針”插入汽車診斷座的第16孔上，排列順序是從上面的4個孔的第一孔開始，進入中國車系的銳達起亞車系進行測試。
各車型OBD接口位置大全2
愛麗舍：OBD診斷頭位置駕駛員左護板側保險盒內
福特翼虎吉普：OBD診斷頭位置駕駛員左護板
別克君威2.5：OBD診斷頭在油門踏板上方
別克君威3.0：OBD診斷頭在油門踏板上方
本田雅閣：OBD診斷頭在儀表板的下方
北京吉普2500：OBD診斷頭在駕駛員左護板側
北京吉普（外觀像帕杰羅）：OBD診斷頭在引擎室左側
北京現代索納塔：OBD診斷頭在油門踏板上方
桑塔納99新秀：OBD診斷頭。大眾奧迪系統。OBD診斷頭位置排擋前方
桑塔納2000：同上
桑塔納3000：OBD診斷頭位置在駕駛員左側護板保險盒內
時代超人：同上
帕薩特B4：OBD診斷頭，帕薩特系統。診斷頭位置儀表盤右下方，裝飾板內
帕薩特2.0：OBD診斷頭，診斷頭位置手剎車右側
奧迪-V6：2+2診斷頭，大眾奧迪系統，診斷頭位置引擎室保險盒內
奧迪-A6：OBD診斷頭。大眾奧迪系統，診斷頭位置駕駛員左側板內
一汽紅旗：OBD診斷頭。一汽紅旗系統，診斷頭位置駕駛員左側護板
一汽捷達：OBD診斷頭。大眾奧迪系統，診斷頭位置保險盒右側附近
一汽佳寶：OBD診斷頭。德爾福系統，診斷頭位置保險盒附近或前右門附近
中華：OBD診斷頭。診斷頭位置保險盒附近或油門上方
松花江：OBD診斷頭。德爾福系統，診斷頭位置保險盒附近
哈飛民意：OBD診斷頭，診斷頭位置保險盒附近或在右門上方
哈飛中意：同上
哈飛路寶7100：OBD診斷頭，診斷頭位置前右座下電腦
哈飛路寶7110：OBD診斷頭，五菱N1電腦，診斷頭位置剎車踏板上方
昌河汽車：OBD診斷頭，德爾福系統。診斷頭位置保險盒附近或在油門上方
昌河海豚：同上
昌河北斗星：OBD診斷頭，看什么電腦用什么系統。診斷頭位置在油門踏板上方
奇瑞QQ3缸：用OBD接頭。西門子系統，診斷頭位置右側儲物箱下方
奇瑞QQ4缸：三孔診斷頭，檢測線色：棕白，聯電系統或大眾系統，診斷頭位置駕駛員左側保險盒附近
奇瑞風云7160EX：兩孔診斷頭，瑪瑞麗系統。診斷頭位置引擎室內中間剎車泵附近
奇瑞風云7160ES：同上
長安之星：三孔診斷頭，診斷頭位置電瓶負極附近
長安歐雅：三孔診斷頭，診斷頭位置駕駛員座下中間橫梁左側
長安雷蒙：OBD診斷頭，診斷頭位置駕駛員左側保險盒附近
長安奧拓：OBD診斷頭，診斷頭位置駕駛員左側保險盒附近
長安福特：OBD診斷頭，診斷頭位置駕駛員左護板側
福美來323的診斷座在發動機艙內，司機左前方
大眾車型OBD接口位置
途安 米色儲物盒打開后 再向下用力可再打開一層 就會看到了
志俊 左腿膝蓋處！一個小蓋子，一摳就掉！??！
速騰 左膝蓋的正前方 頭低下來才能看到
邁騰 方向盤柱下面，剎車的左上方.
老寶來 煙灰缸的上方！有個蓋板，拿掉
新寶來 離合器踏板上方，儀表臺左下方，你低頭能看到，是淺黃色
高爾夫6 左腿膝蓋那里那個置物盒，順著往下摸，摸到一個缺口就是了 離合器上邊，紫色的接口
POLO 駕駛側，離合器附近在fuse盒左邊約5cm處（不是在盒里）！ 有個插頭 紫紅色的
桑塔納99新秀：OBD診斷頭。大眾奧迪系統。診斷頭位置排擋前方。
桑塔納2000：OBD診斷頭。大眾奧迪系統。診斷頭位置排擋前方。
