汽車發動機上的CVVT與DVVT是什么意思，兩者有哪些差異？
來源 中車友 瀏覽 2876 發表時間：2022-05-24 10:04:00
DVVT:它是指雙可變氣門正時，其氣門開啟相位有兩個時刻。CVVT:它是一個連續可變的氣門正時，可以在允許的氣門正時的兩個極限相位之間連續調節。
VVT泛指可變氣門正時技術，而在可變氣門技術不斷發展過程中，不同的品牌、不同的技術催生了不同的名稱，比如日產VVL、寶馬VANOS、雪鐵龍VTI、本田VTEC等，它們的作用基本一致，只是實現的理念、結構存在差異罷了，也牽扯到專利的申報。
一般發動機的進排氣門都是在曲軸轉角的相應位置由機械正時傳動機構來開啟和關閉的，與發動機轉速和負荷無關。也就是說，門的開閉時間與曲軸的旋轉位置是對應的，與轉速無關。

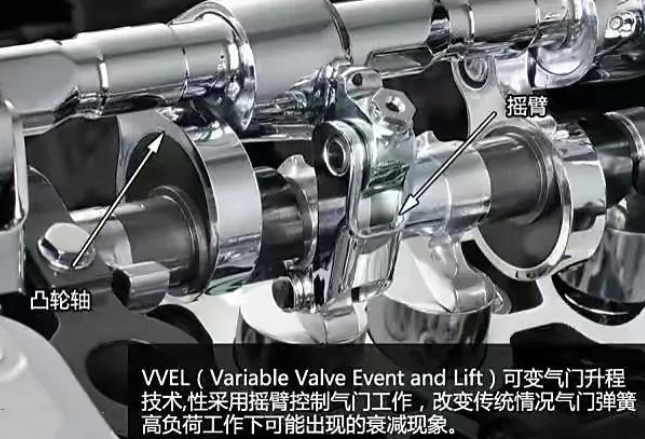

比如本田的VVT技術叫VTEC，日產研發類似技術不能用本田的明明，所以日產的VVT技術叫VVL、具備升程功能的叫VVEL，當然配備日產VVEL技術的發動機市面上少見；豐田的命名更簡單，直接用VVT來命名；現代的可變氣門技術為CVVT，也代表連續可變氣門正時；當然這僅僅是一個名字，并不代表其它名稱的VVT就不能連續可變。
至于DVVT有兩種含義，其一大發、五菱的可變氣門正時技術注冊名稱就是DVVT，其次D也代表英文單詞中的double，也就是雙重的意思，在汽車上代表進氣端、排氣端皆應用了可變氣門正時技術，可變氣門正時技術是伴隨曾經的高轉速自然吸氣發動機而生的，所以最初只布置在進氣端，現在增壓普及需要快速的排氣去推渦輪，所以又產生了排氣端。
可變氣門技術的意義
從哲學的角度上看，世間萬物只要有利則必有弊，就好比渦輪增壓技術，與相同排量的自吸相比較，渦輪增壓的性能的確更強，但油耗也更高；而可變氣門技術則是有利而無弊的，它既可提高動力、又能降低油耗，所以可變氣門正時、升程可以說是汽車領域中最完美的技術；只是現如今關注可變氣門技術的朋友太少，原因在于它太常見了，普及多年的技術也就引不起各位的關注了。
可變氣門技術的產生
現如今是渦輪增壓、混合動力普及，而在過去則是自然吸氣發動機大行其道，參考公式功率=扭矩*轉速/9550，想提高內燃機的功率可以提高排量，也可以提高轉速，當然兩者都高是最完美的，比如高轉速V8、V10發動機當然性能澎湃；但乘用車的普及不可能毫無忌憚的做大排量，那么如何提高小排量發動機的功率就顯得尤為重要了。

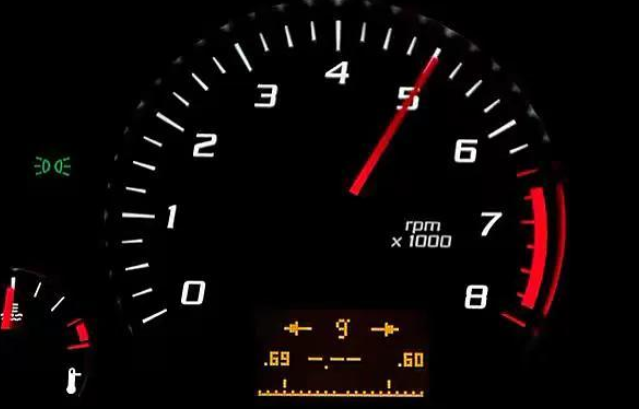

自吸發動機如果排量小，那么扭矩方面是絕對的短板，扭矩指望不上若想提高功率就必須拉高轉速，可以說上世紀80、90年代的自吸都是利用這種方式，隨便一款民用小排量自吸轉速普遍都能拉到7000轉左右，而一些性能機型的轉速更高；當高轉速運行時，每循環進氣門開啟的周期太短，這就會影響高轉速下的空氣填充量，燃油的燃燒變差，油耗上升、動力疲軟。
舉一個簡單的例子，對于4沖程發動機而言曲軸轉兩圈是一循環，6000轉/分運行時將完成3000個循環，也就是說每分鐘進氣門開啟3000次，進氣門每秒開、關50次，因為開啟周期太短，空氣填充就變得困難，所以在沒有可變氣門正時技術之前，發動機高轉速時的燃燒很難解決，油耗高、動力軟、油耗離譜，所以后來為了解決這個問題就產生了可變氣門正時技術。
可變氣門正時與升程

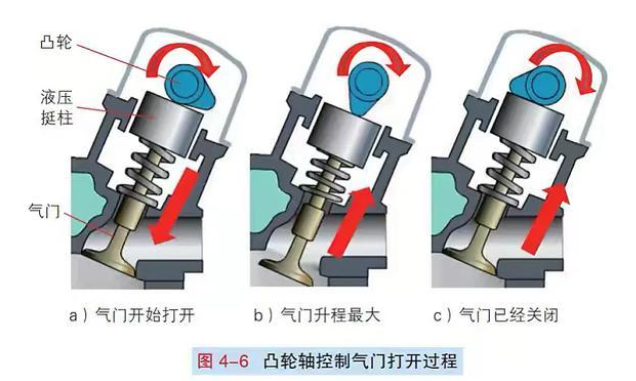

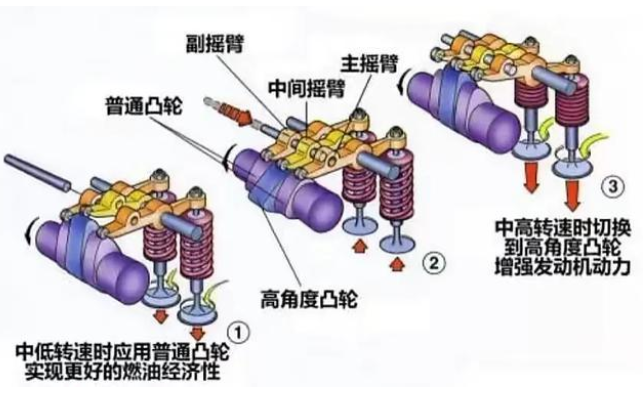

可變氣門技術的原理并不復雜，往簡單點說就是在特定的轉速下利用油壓將一顆活梢打入帶動氣門運轉的搖臂內，完成低角度凸輪向高角度凸輪驅動方式的轉變，而高、低兩種凸輪角度可以改變進氣門開啟的時間，以及向下移動的深度；如上圖所示進氣門向下伸得越長，進氣口的截面就越大，從而增加了空氣填充量，改善了高轉速運行時進氣不足的問題。
所以我們可以把可變氣門技術看作是延長進氣門開啟周期、增大進氣口面積的技術，正時代表延長進氣門開啟時間，升程則是增大進氣門的開口面積；正常而言配備可變氣門正時技術的發動機比比皆是，幾乎所有機器都有，但配備可變氣門升程的就比較少，可以把可變氣門升程看作是正時的進階，配備進氣端可變氣門升程的有本田K20A、日產的VQ37HR等，大都是偏運動的機型。實際上本田的VTEC代表的是可變氣門正時以及升程技術，但現如今VTEC僅僅是一個標志，本田大部分車型已經不配進氣端升程了。
雙側氣門正時技術

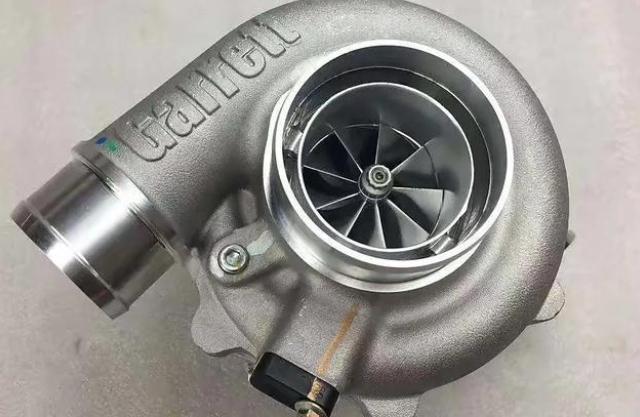

自然吸氣時代，內燃機是很依賴氣門正時以及升程技術的，而到了渦輪增壓時代，內燃機峰值轉速普遍下降，內燃機向低轉速不斷發展；依靠增壓系統解決了空氣填充，所以對氣門升程的依賴降低；但渦輪增壓系統先天短板是遲滯（現如今感覺不到，但理論上只能緩解而不能解決），所以在低轉速下要增加排氣效率，這時候又產生了排氣端的可變氣門技術，這就是雙側氣門正時、也就是所謂的DVVT的產生原因。
而現如今除了進氣端的氣門升程應用的比較少，雙側正時、連續可變已經普及，即便不同的品牌的氣門技術名稱不同，但能實現的功能幾乎一致，當然結構、原理存在很大的差異，有的復雜、有的簡單，復雜不一定高效、簡單實用還耐用，就像本田早期的VTEC技術，結構非常簡單，但性能卻很強大，且其簡單的結構使得其在惡劣環境下的運行更加穩定，對于現如今的發動機而言，可變氣門技術早已普及，名稱雖然有差異但功能上的差異很小。
